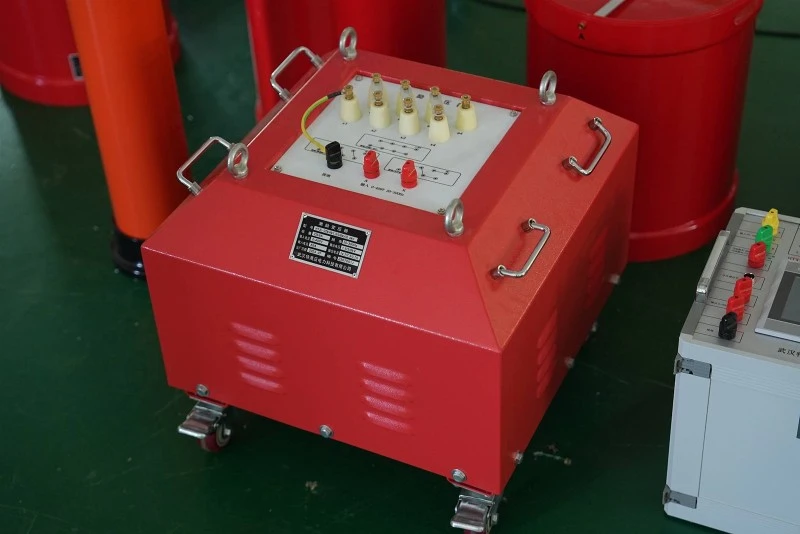

Повний комплектвипробувальне обладнання для серії резонансних перетворень частотице спеціалізований високо{0}}напругний випробувальний пристрій, який використовує принцип послідовного резонансу індуктивності (L) і ємності (C), регулює частоту живлення, щоб викликати резонанс у ланцюзі, і генерує високу напругу на тестовому об’єкті, але значно зменшує необхідну потужність. Це ключове обладнання для проведення випробувань на витримувану напругу змінного струму електричного обладнання великої потужності високої -напруги (такого як кабелі, GIS, генератори, трансформатори тощо) в електроенергетиці.
Повний комплектвипробувальне обладнання для серії резонансних перетворень частотиє незамінним методом тестування для щоденних робіт з налагодження електрообладнання. Схема ввипробувальне обладнання для серії резонансних перетворень частотидобре використовується при випробуваннях на витримку напруги електричного обладнання, такого як трансформатори та силові кабелі. Ця стаття в основному представляє практичне застосування повного набору схеми для перевірки послідовного резонансу перетворення частоти.
(1) Наразі все більше силових кабелів із зшитим поліетиленом -XLPE замінюють оригінальні силові кабелі з паперовою ізоляцією, наповненими маслом, для випробування силових кабелів на витримку напруги змінного струму як усередині країни, так і за кордоном. Проте існує багато проблем із традиційним випробуванням на витримку напруги постійного струму зі зшитим поліетиленовим кабелем; Завдяки тестуванню великої ємності з’єднаних кабелів використання послідовного резонансного методу є простим і зручним і дозволяє отримати хорошу частоту напруги змінного струму та форму сигналу. Він став ідеальним методом випробування на витримку напруги змінного струму з’єднаних кабелів.
(2) Випробування на витримувану напругу змінного струму для силових трансформаторів, реакторів і трансформаторів чітко визначено у світі, яке можна проводити за допомогою методів випробування напругою промислової частоти або індукованої напруги. Випробувальна форма сигналу напруги повинна бути якомога ближчою до синусоїдальної. Відповідно до цього стандарту, схема резонансного випробувального пристрою серії перетворення частоти може завершити випробування за будь-яких умов. Пристрій має широкий діапазон частот і напруг, сильну пристосованість до досліджуваного об'єкта і може використовуватися в поєднанні з тестовими об'єктами різних рівнів напруги.
(3) Випробування напруги змінного струму об’єднувача закритого типу з елегазом є важливим методом перевірки основної ізоляції ГІС, коли елегаз закритий. У більшості випадків використовується пристрій для послідовних резонансних випробувань.
(4) Випробування витримуваної напруги змінного струму для іншого обладнання, такого як автоматичні вимикачі та втулки, зазвичай вимагає, щоб випробовування витримуваної напруги було випробуванням напруги промислової частоти. Якщо пристрій для перевірки частоти живлення не може відповідати -вимогам на місці, замість нього також можна використати метод перевірки резонансної витримуваної напруги. При використанні резонансного випробування витримуваною напругою через малу ємність пристрою частота випробування висока. Проте, послідовний резонансний випробувальний пристрій також може використовувати відповідні компенсаційні конденсатори для зниження тестової частоти, щоб прилад міг досягти тестової частоти, близької до частоти живлення.
