Серія резонансних вимірювачів напруги? Wuhan UHV спеціалізується на виробництвісерійний резонанс, з широким вибором продукції та професійним електричним тестуванням. Знайтисерійний резонанс, виберіть Wuhan UHV.

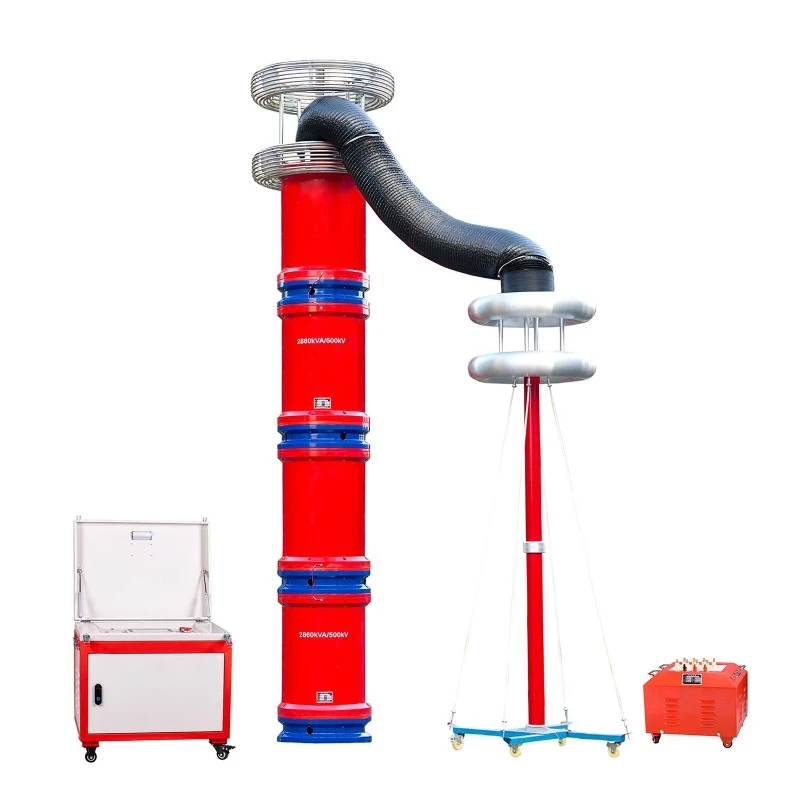

Серія резонансних вимірювачів напруги: Використання принципусерійний резонанс, регулюючи вихідну частоту регулятора змінної частоти, індуктивність L реактора в ланцюзі та ємність C тестового зразка зазнають послідовного резонансу, а резонансна напруга є напругою, прикладеною до тестового зразка. Цей пристрій широко використовується в таких галузях, як енергетика, металургія, нафтова та хімічна промисловість, і підходить для високо-ємнісних зразків високої-напруги, таких як генератори та трансформатори GIS, передачі та профілактичних випробувань для високо-напруги,-з’єднаних кабелів, трансформаторів, прохідних проходів тощо.
Принцип роботи послідовного резонансного тестера стійкої напруги
Живлення подається через контролер частотної модуляції, а випробувальна напруга спочатку підвищується трансформатором збудження для подачі високої напруги на реактор L і досліджуваний зразок CX. Змінюючи вихідну частоту контролера частотної модуляції, схема перебуває в стані послідовного резонансу; Відрегулюйте вихідну напругу регулятора змінної частоти, щоб досягти необхідного значення напруги для високої напруги на тестовому зразку. Резонансна частота контуру залежить від ємності СХ досліджуваного зразка та індуктивності L реактора.
Метод випробування серії резонансних вимірювачів напруги
Спочатку знизьте низьку напругу до точки резонансу системи, потім збільште амплітуду випробувальної напруги, щоб досягти зазначеного значення напруги на випробувальному зразку. Після підтримки заданого часу на вторинній напрузі зменшіть напругу до нуля, щоб завершити весь процес тестування
Несправність і причини послідовного вимірювача стійкості до резонансної напруги
1. Хост не може знайти точку резонансу.
Причина: точка резонансу системи знаходиться за межами діапазону вихідних частот хоста; Помилка проводки системи; Система не має надійного заземлення; Сигнал зворотного зв'язку високої напруги розрив або ненадійне з'єднання; Тестовий зразок має несправність.
2. Скидання хоста.
Причина: перепади електроживлення хоста; Перешкоди зовнішнього сильного магнітного поля; Хост не надійно заземлений;
3. Низьке значення Q означає, що напруга не може підвищуватися або не підвищується.
Причина: (1) Ємність реактора не відповідає ємності тестового зразка, і точку резонансу неможливо точно знайти;
(2) Втрата вибірки висока, а значення Q системи занадто низьке;
(3) Вихідна напруга високої напруги трансформатора збудження низька;
(4) З’єднувальний дріт високої-напруги задовгий або не використовує високовольтну лінію розряду
