Принцип резонансу серії LC? Wuhan UHV спеціалізується на виробництвісерійний резонанс, з широким вибором продукції та професійним електричним тестуванням. Знайтисерійний резонанс, виберіть Wuhan UHV.

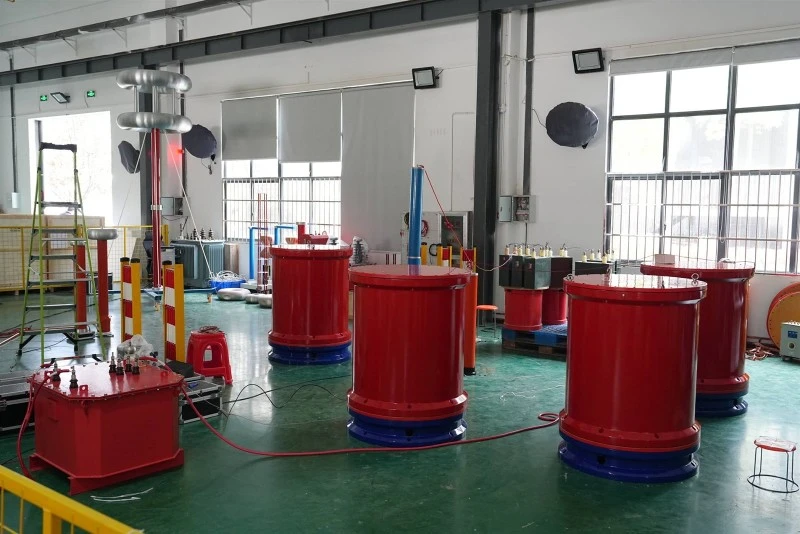

Theсерійний резонансний пристрій, що витримує напругу, також відомий яксерійний резонансний пристрій, що витримує напругу, в основному складається з контролера перетворювача частоти, трансформатора збудження, реактора високої{0}}напруги, дільника напруги високої{1}}напруги тощо. Використовуючи принцип послідовного резонансу, трансформатор збудження використовується для збудження послідовного резонансного контуру, регулювання вихідної частоти контролера перетворювача частоти та створення послідовного резонансу індуктивності кола L і тестового зразка C. Резонансна напруга - це напруга, прикладена до досліджуваного зразка.
Theрезонансний випробувальний пристрій із змінною частотою, також відомий яксерійний резонанс, складається з джерела живлення змінної частоти, трансформатора збудження, реактора та ємнісного дільника напруги. Конденсатор і реактор досліджуваного зразка утворюють послідовне резонансне з'єднання; Дільник напруги підключається паралельно до досліджуваного зразка для вимірювання резонансної напруги на досліджуваному зразку та забезпечення сигналу захисту від перенапруги; Вихідна потужність частотної модуляції подається на послідовний резонансний контур через трансформатор збудження, забезпечуючи потужність збудження для послідовного резонансу.
Принцип
Ми знаємо, що коли частота ланцюга f=1/2 π√ LC, у колі виникає резонанс, а напруга на тестовому зразку в Q разів перевищує вихідну напругу високовольтного кінця трансформатора збудження. Q — це коефіцієнт якості системи, який є кратністю резонансу напруги, зазвичай коливається від десятків до сотень або більше. Спочатку відрегулюйте вихідну частоту джерела живлення змінної частоти, щоб викликати послідовний резонанс у ланцюзі, а потім відрегулюйте вихідну напругу джерела живлення змінної частоти за умови резонансу схеми, щоб досягти тестового значення напруги зразка. Завдяки резонансу контуру менша вихідна напруга джерела живлення зі змінною частотою може генерувати вищу випробувальну напругу на тестовому зразку CX.
В даний час ми розробили багато приладів виявлення, використовуючи принцип послідовного резонансу, включаючи пристрої для перевірки послідовного резонансу, пристрої для перевірки послідовного резонансу зі змінною частотою кабелю, пристрої для перевірки послідовного резонансу зі змінною частотою підстанції та резонансні підсилювальні пристрої для перевірки CVT.
Відповідно до принципу резонансу ми знаємо, що коли значення індуктивності X1 струмового реактора L дорівнює значенню ємності Xc у ланцюзі, ланцюг досягає резонансного стану. У цей час лише опір ланцюга R споживає активну потужність у ланцюзі, тоді як реактивна потужність коливається вперед і назад між реактором і конденсатором досліджуваного зразка, тим самим генеруючи високу напругу на досліджуваному зразку.
Умови виникнення послідовного резонансу:
X L =X C
Через високу напругу, що створюється послідовним резонансом в L і C, це може призвести до пошкодження котушок або конденсаторів. Тому в енергетиці слід якомога більше уникати послідовного резонансу, і особливо важливо використовувати прилади для тестування послідовного резонансу для виявлення систем живлення.
Послідовна резонансна характеристика
1. Висока стабільність і надійність. Система використовує імпортні компоненти живлення як основу перетворення електроенергії зі стабільною вихідною напругою та частотою, розумною електромагнітною сумісністю та повними функціями захисту. Після кількох випробувань високої -напруги прямого замикання на землю система все ще залишається непошкодженою, і в той же час система також має високу здатність до перевантаження
2. Функція автоматичного налаштування потужна. Коли система автоматично налаштована, вона автоматично сканує від 30 Гц до 300 Гц і відображає криву розгортки, що дозволяє користувачам інтуїтивно бачити процес налаштування системи; Після завершення розгортки частоти система виконує тонку розгортку частоти з роздільною здатністю 0,01 Гц у діапазоні ± 5 Гц на основі попередньо знайденої під час розгортки точки резонансної частоти, і, нарешті, точно фіксує резонансну частоту
3. Підтримка кількох експериментальних режимів. Система підтримує такі режими тестування, як «автоматичне налаштування+ручне регулювання напруги», «автоматичне налаштування+автоматичне регулювання напруги», «ручне налаштування+ручне регулювання напруги» тощо. Рекомендується використовувати режим «автоматичне налаштування+ручне регулювання напруги», за допомогою якого можна швидко знайти точку резонансу та контролювати процес тестування за допомогою ручного регулювання напруги з підвищеною безпекою.
4. Система має -зручний для користувача-інтерфейс взаємодії людини з комп’ютером. Налаштування параметрів експерименту, контроль експерименту та результати експерименту відображаються на одному екрані, який є інтуїтивно зрозумілим і зрозумілим, і має функції автоматичного часу та підказок щодо виконання операцій. Повністю сенсорний екран і дисплей із функцією збереження та запиту тестових даних
5. Функція захисту виконана. Оснащений захистом від нульового положення (заборона запуску системи, коли ручка керування виходом напруги не в нульовому положенні), захистом від перенапруги, захистом від перевантаження по струму, захистом від спалаху та іншими функціями, що забезпечують надійність системи
