Які умови длясерійний резонанс? Wuhan UHV спеціалізується на виробництвісерійний резонанс, з широким вибором продукції та професійним електричним тестуванням. Знайтисерійний резонанс, виберіть Wuhan UHV.

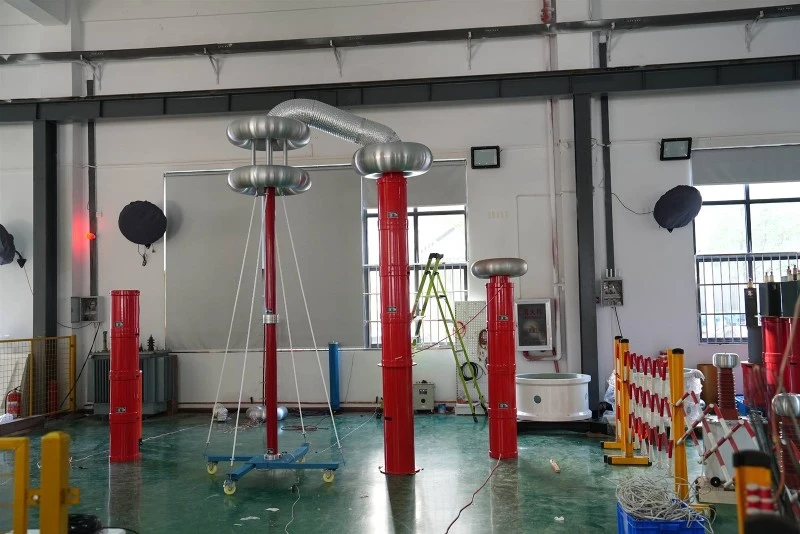

Послідовний резонансний тест на витримку напруги — це новий метод високовольтного тестування, який використовує індуктивність реактора та ємність тестового об’єкта для формування послідовного ланцюга LC, регулює вихідну напругу частоти джерела живлення зі змінною частотою, досягаєсерійний резонанс, і отримує високу напругу на досліджуваному об’єкті. Він був добре сприйнятий експертами та широко використовувався вдома та за кордоном.
Умови генеруваннясерійний резонанс:
X L =X C
Через високу напругу, що створюється послідовним резонансом в L і C, це може призвести до пошкодження котушок або конденсаторів. Тому в енергетиці слід якомога більше уникати послідовного резонансу, і його особливо важливо використовуватисерія приладів резонансного тестуваннядля виявлення систем живлення.
Під час резонансу резонансний струм послідовного ланцюга нескінченний; Резонансна напруга паралельного контуру нескінченна (теоретичне значення). У послідовному ланцюзі резисторів і котушок індуктивності явище джерела живлення, напруги та струму в фазі називається послідовним резонансом. Його характеристики такі: ланцюг є чисто резистивним, джерело живлення, напруга та струм узгоджені по фазі, реактивний опір X дорівнює 0, а опір Z дорівнює опору R. У цей час опір ланцюга є найменшим, струм найбільшим, і на індуктивності та ємності можуть утворюватися високі напруги, які у багато разів перевищують напругу джерела живлення. Тому послідовний резонанс також відомий як резонанс напруги.
Резонансна напруга накладається на початкову напругу та паралельний резонанс: у паралельних ланцюгах резисторів, конденсаторів і котушок індуктивності явище напруги на клемах ланцюга та загального струму в фазі називається паралельним резонансом. Його характеристики полягають у тому, що паралельний резонанс є повною компенсацією, і джерело живлення не потребує забезпечення реактивної потужності, лише активної потужності, необхідної для резистора. Під час резонансу загальний струм ланцюга мінімізується, і струм розгалуження часто перевищує загальний струм ланцюга. Тому паралельний резонанс ще називають резонансом струму.
У ланцюзі, де резистори, конденсатори та котушки індуктивності з’єднані послідовно, роль індуктивного опору Xl і Xc безпосередньо віднімається. Якщо виконуються певні умови, наприклад Xl=Xc, реактивний опір ланцюга дорівнює нулю, фази струму та напруги в колі однакові, а реактивна потужність не обмінюється між резистором, індуктивністю або конденсатором. Такий стан ланцюга назсерійний резонанс.
Умова резонансу контуру дорівнює Xc=Xl, тобто ω L=1/ω C, з якої умова внутрішнього резонансу контуру може бути отримана як f0=1/(2 π√ LC). Умова імпедансу: після резонансу уявні частини рівні за знаком і протилежні за знаком. Послідовний опір дорівнює 0, а паралельний дорівнює нескінченності. У резонансі резонансний струм послідовного ланцюга нескінченний; Резонансна напруга паралельного контуру нескінченна (теоретичне значення). Або іншими словами:
(1) У послідовному ланцюзі уявна частина загального вхідного опору дорівнює нулю (резонанс відноситься до вихідної напруги та струму, що знаходяться в фазі)
(2) У паралельних схемах уявна частина загальної вхідної пропускної здатності дорівнює нулю
У ланцюзі змінного струму з компонентами резистора R, котушки індуктивності L і конденсатора C напруга на обох кінцях ланцюга зазвичай відрізняється за фазою від струму в ньому. Якщо ми регулюємо параметри або частоту живлення компонентів ланцюга (L або C), ми можемо зробити їх фази однаковими, і вся ланцюг виглядає чисто резистивною. Коли контур досягає цього стану, це називається резонансом.
У послідовному колі, що складається з резисторів, котушок індуктивності та конденсаторів, послідовний резонанс виникає, коли реактивний опір ємності XC=реактивний опір індуктивності XL дорівнює, а фаза напруги U та струму I в колі однакові. Коли в ланцюзі виникає послідовний резонанс, повний опір ланцюга Z=√ R2+XC-XL2=R, загальний опір ланцюга є найменшим, а струм досягне максимального значення.
У синусоїдальному ланцюзі змінного струму з компонентами R, L і C напруга і струм на обох кінцях ланцюга, як правило, є різними фазами. Якщо значення параметрів компонентів ланцюга змінюються або частота джерела живлення регулюється, напруга і струм ланцюга можуть бути збігаються по фазі, внаслідок чого повний опір ланцюга демонструє властивості опору. Контур у цьому стані називається резонансним. Відповідно до різних форм з’єднання кіл явища резонансу можна розділити насерійний резонансі паралельний резонанс. У послідовному ланцюзі R, L і C, коли XL=XC у ланцюзі, кут опору ∧=0, тобто напруга джерела живлення та струм знаходяться в фазі, це явище називається послідовним резонансом. Характеристики послідовного резонансу: коли виникає резонанс, опір досягає свого мінімального значення через те, що індуктивність XL дорівнює ємності XC, в результаті чого утворюється резистивний ланцюг.
Коли напруга U залишається незмінною, струм I у колі досягає свого максимального значення. Оскільки XL=XC під час резонансу, UL=UC, а UL і Uc мають протилежні фази, вони гасять одна одну при додаванні разом, тому напруга на резисторі дорівнює напрузі джерела живлення. Коли послідовне коло резонує, воно має певні характеристики. Розуміння явища резонансу може використовувати ці характеристики та запобігати шкоді, спричиненій певними характеристиками. Пристрій фільтрації гармонік LC використовує характеристики послідовного резонансу, щоб окремо відфільтрувати основні гармоніки. У звичайних пристроях компенсації реактивної потужності,серійний резонансслід уникати, оскільки коли виникає послідовний резонанс, напруга на елементі конденсатора зростатиме, що може призвести до руйнування шару ізоляції конденсатора. Але в радіотехніці селективність послідовного резонансу та отриману вищу напругу можна використовувати для виділення сигналу, який потрібно отримати. Повідомте про коефіцієнт якості Q у частотно-селективному резонансному контурі LC, який визначається як Qo=WoL/r, де Wo — це резонансна частота контуру, а r - опір споживання індуктивності L.
