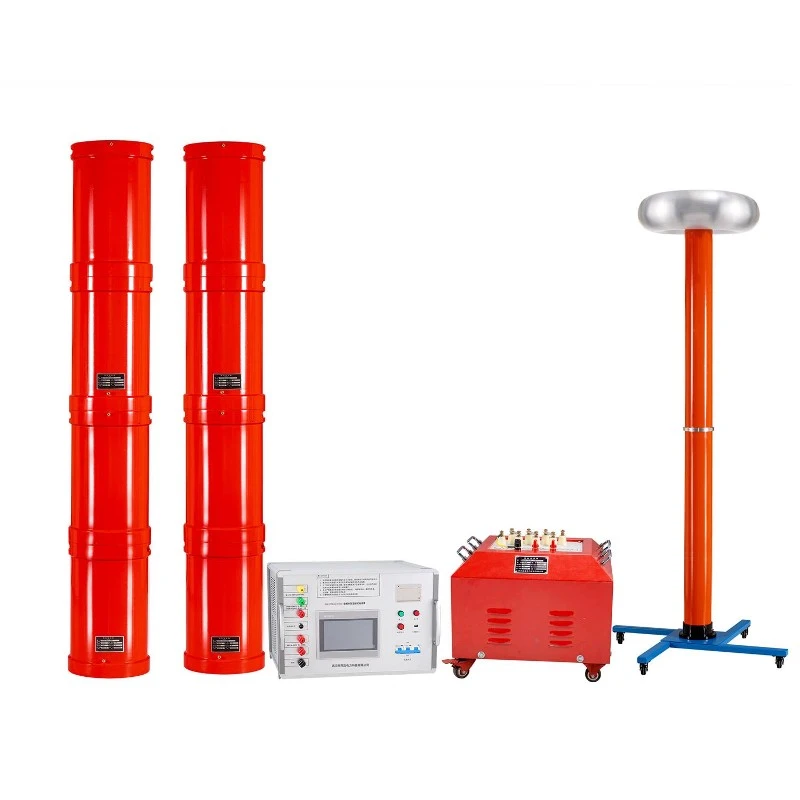

Аналіз послідовного резонансного контуру? Wuhan UHV спеціалізується на виробництвісерійний резонанс, з широким вибором продукції та професійним електричним тестуванням. Знайтисерійний резонанс, виберіть Wuhan UHV.
На практиці функція контуру поглинання полягає у видаленні сигналу певної частоти з вхідного сигналу. Контур поглинання складається з резонансного контуру серії LC. VT1 в схемі являє собою підсилювач першого каскаду, де U - вхідний сигнал, а U - вихідний сигнал цього підсилювача. Ll і Cl утворюють послідовний резонансний контур поглинання LC із послідовною резонансною частотою fo, який з’єднаний між вхідною клемою VT1 і клемою заземлення.
(1) Частота вхідного сигналу fo. Для сигналу з частотою fo у вхідному сигналі через ту саму резонансну частоту, що й Ll і Cl, послідовне коло Ll і Cl має малий імпеданс. Вхідний сигнал з частотою п'ять обходиться на землю Ll і Cl і не може бути доданий до бази VT1. VT1 не може посилити сигнал, і, звичайно, у вихідному сигналі немає сигналу з частотою fo.
(2) Частота вхідного сигналу вища або нижча, ніж у каменю. Для сигналів із частотами, вищими або нижчими за fo у вхідному сигналі, через нерівні резонансні частоти з Ll і Cl послідовне коло Ll і Cl стає розстроєним, що призводить до високого опору. Вхідний сигнал не пропускається на землю Ll і Cl, а додається до бази VT1, посилюється VT1 і виводиться. З характеристик частотної характеристики цього реактора видно, що у вихідному сигналі немає сигналу з частотою fo.
Характеристики послідовного резонансного контуру:
1. Коли прикладена частота дорівнює його резонансній частоті, його опір ланцюга виявляє чистий опір і має мінімальне значення. Ця характеристика в практичних застосуваннях називається режекторним фільтром
2. Коли зовнішня частота вища за її резонансну частоту, опір ланцюга є індуктивним, еквівалентним індуктивній котушці
3. Коли прикладена частота нижча за її резонансну частоту, схема стає ємнісною, еквівалентною конденсатору
Послідовний резонансний високочастотний-ланцюг підвищення частоти
Схема-підсилення високої частоти, що складається з схем серії LC. VT1 у схемі утворює перший каскад підсилювача із загальним емітером, тоді як Ll і C4 утворюють резонансний контур серії LC для посилення сигналів високої-частоти. Резонансна частота послідовного резонансного контуру Ll і C4 дорівнює п'яти, що вище найвищої частоти робочого сигналу цього підсилювача.
Завдяки мінімальному опору ланцюгів Ll і C4 під час резонансу опір негативного зворотного зв'язку мінімізується при паралельному підключенні до резистора негативного зворотного зв'язку емітера R4, що призводить до максимального коефіцієнта посилення в цей час.
Для вхідних сигналів з частотами, набагато нижчими за fo, схеми Ll і C4 не підсилюють їх. Оскільки кола Ll і C4 знаходяться в розстроєному стані, їхній імпеданс високий, а опір негативного зворотного зв’язку в цей час становить R4
Частота сигналу, що надходить на паралельний резонансний контур LC, дуже широка, включаючи сигнали з частотами, рівними резонансній частоті. Серед численних вхідних сигналів з різними частотами схема резонує лише з сигналами на резонансній частоті, на якій імпеданс схеми є максимальним. Резонансний контур має смугу пропускання. При аналізі схеми можна вважати, що сигнали в діапазоні частот посилюються або посилюються так само, як сигнали на резонансній частоті
