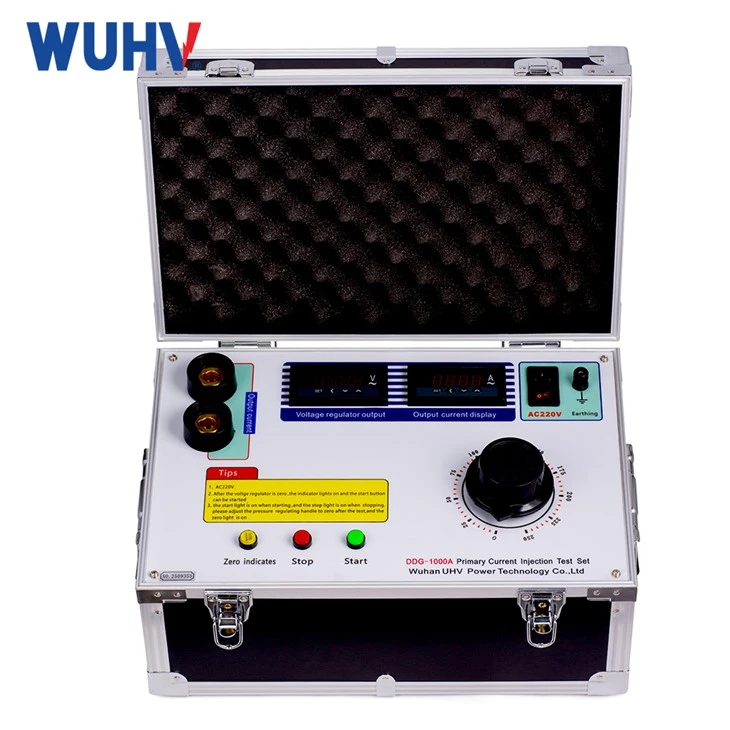

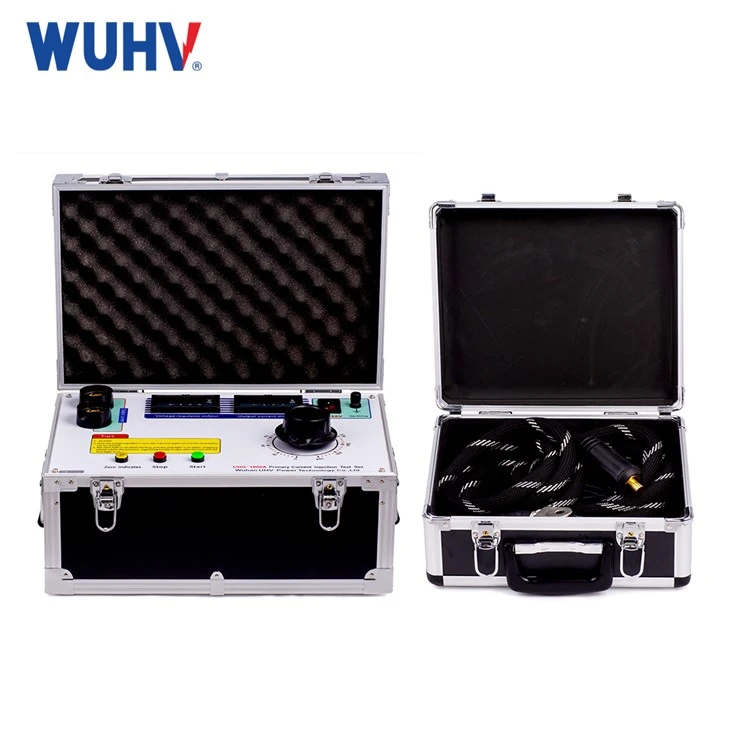

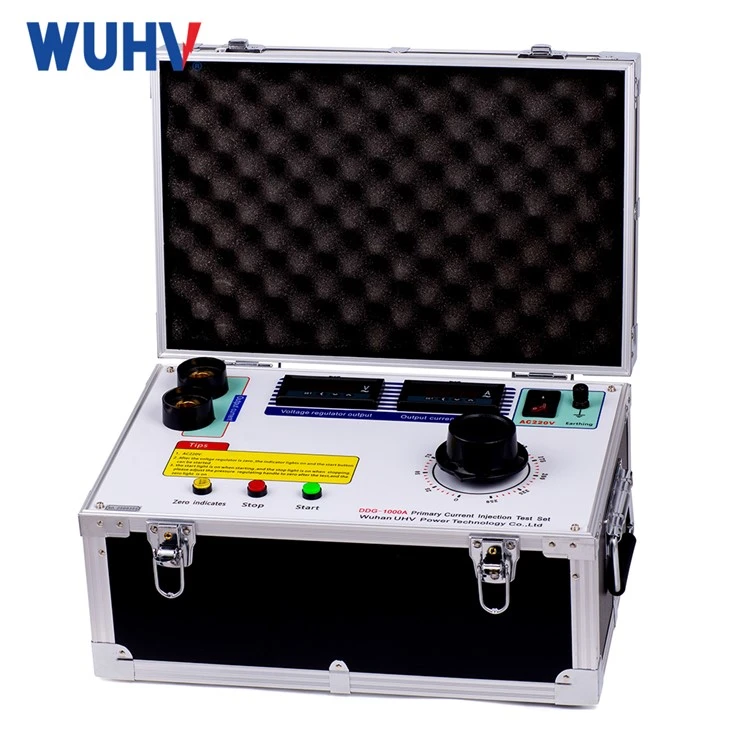

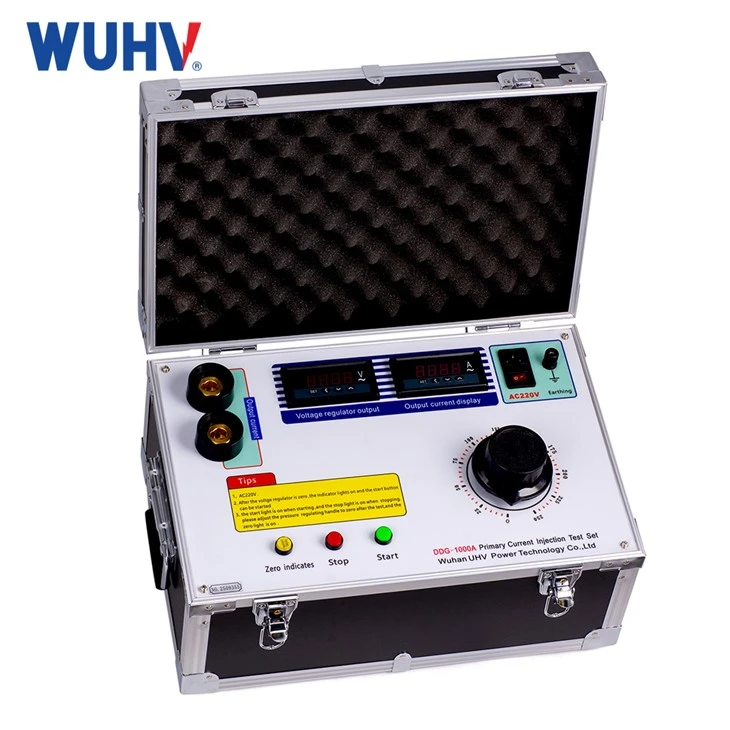

Тестер первинного струму

Тестер первинного струму є необхідним обладнанням у місцях сильного струму. Він широко використовується на електростанціях, електророзподільних станціях, у виробниках електроенергії, науково-дослідних інститутах та інших підрозділах. Обладнання має характеристики коротко-термінової або переривчастої системи, малий розмір, малу вагу та легке обслуговування тощо.

1. Генератор сильного струму має два амперметри для моніторингу діапазону розмірів.

2. Автотрансформатор можна вільно регулювати.

3. Світловий індикатор стану, кнопка керування, проста в експлуатації.

4. Загальну роздільну структуру легко переміщати.

1. Підключіть підсилювач струму до тестованого продукту відповідно до вимог тестування та переконайтеся, що є джерело живлення. (Для розділеного типу з’єднайте «вхід» на панелі з живленням, «вихід» з «входом» на DDK і «інструмент» з «інструментом» на DDK.

2. Виберіть положення перемикача струму відповідно до необхідного струму.

3. Увімкніть живлення, і зелене світло має світитися (якщо ні, поверніть перемикач напруги проти годинникової стрілки до нуля, доки зелене світло не засвітиться). Натисніть кнопку запуску, зелений індикатор повинен згаснути, а червоний індикатор горіти. Повертайте перемикач напруги за годинниковою стрілкою, доки сила струму не досягне необхідного рівня.

4. Поверніть перемикач напруги проти годинникової стрілки до нуля, натисніть кнопку «Стоп», червоне світло вимкнеться, а зелене світло ввімкнеться. Тестування закінчено.

1. Перевірте захисне реле: переконайтеся, що реле точно реагує на умови несправності.

2. Тестовий трансформатор струму (ТТ): імітуйте високий струм, щоб перевірити ефективність трансформатора струму.

3. Імітуйте умови несправності: генеруйте високий струм для імітації реальних-сценаріїв несправностей.

4. Калібрування: забезпечує надійний метод калібрування захисного обладнання.

Підвищення надійності системи: Переконайтеся, що система захисту правильно активується під час фактичних несправностей.

Підготовка та налаштування

Підключіть первинний інжектор струму до пристрою, що тестується (наприклад, реле або трансформатор струму).

Встановіть потрібний рівень струму, тривалість тестування та режим тестування (наприклад, змінний/постійний струм, ступінчаста інжекція або безперервний струм).

Ін'єкція струму

Інжектор генерує великий струм і вводить його в систему, що тестується.

Тестове обладнання (наприклад, реле) реагуватиме активацією або дезактивацією на основі своїх налаштувань (таких як час спрацьовування та поріг струму).

Моніторинг і перевірка

Слідкуйте за реакцією захисного пристрою або трансформатора струму, що перевіряється.

Переконайтеся, що трансформатор струму або реле працює належним чином під час дії випробувального струму.

Запис даних і звітність

Результати тестування записуються для аналізу та звітування.

Дані допомагають перевірити, чи правильно працює захисний пристрій в умовах несправності.

Симулюйте ситуації несправності шляхом введення контрольованих високих струмів у первинні ланцюги, такі як реле або трансформатори струму. Інжектований струм повторює перевантаження, коротке замикання або інші умови несправності, які зустрічаються в реальних системах. Відповідно до вимог тестування, пристрій може генерувати як змінний, так і постійний струм.

1. Тестування реле захисту: перевірте, чи реле правильно реагує на умови несправності та спрацьовує відповідно до специфікацій.
2. Тестування трансформатора струму (ТТ): імітуйте високий первинний струм, щоб перевірити точність трансформатора струму та переконатися, що вони правильно зменшують струм захисних реле.
3. Калібрування: Переконайтеся, що реле та інші захисні системи належним чином відкалібровані, щоб правильно реагувати на струми пошкодження.
4. Технічне обслуговування та усунення несправностей: використовується для діагностики та обслуговування захисних систем для забезпечення їх належного функціонування.
5. Симуляція несправностей: імітуйте реальні-несправності (наприклад, короткі замикання, перевантаження), щоб перевірити ефективність системи захисту.

1. Безпечне заземлення та ізоляція

Переконайтеся, що вимикач, трансформатор струму та система захисту повністю знеструмлені та ізольовані. Належним чином заземліть все обладнання.

2. Виберіть правильний діапазон струму

Виберіть тестер з відповідним вихідним струмом, щоб спрацювати реле або наситити КТ. Уникайте перевантаження тестера.

3. Уникайте тривалого високого струму

Сильний струм (понад 1000 А) нагріває кабелі та внутрішні компоненти. Дотримуйтеся обмежень робочого циклу (наприклад, 1-2 хвилини УВІМКНЕНО, потім охолодіть).

4. Використовуйте адекватні тестові кабелі

Використовуйте короткі товсті кабелі (наприклад, 50-70 мм² на 1000 А) з щільними з’єднаннями, щоб запобігти перегріву та падінню напруги.

5. Запобігайте випадковому контакту

Вихідні клеми несуть небезпечну низьку-напругу, але надзвичайно високий струм. Не допускайте стороннього персоналу.

6. Захистіть усі підключення

Послаблені з’єднання спричиняють виникнення дуги, перегрів та помилкові показання. Міцно затягніть усі хомути та болти.

7. Слідкуйте за Breaker Trip

Вимикач розімкнеться, коли випробувальний струм перевищить налаштування захисту. Перед тестуванням повідомте персонал поблизу.

8. Запишіть температуру навколишнього середовища

Опір провідника змінюється з температурою (≈0,4%/градус для міді). Відкоригуйте показання до стандартної контрольної температури (20 градусів або 75 градусів).

9. Виписка після тестування

Внутрішні конденсатори або котушки індуктивності можуть накопичувати залишкову енергію. Зачекайте, поки "розрядка завершена", перш ніж від'єднувати проводи.

10. Регулярне калібрування та технічне обслуговування

Калібруйте щороку, щоб забезпечити точність амперметра, таймера та вихідного сигналу. Регулярно перевіряйте кабелі, клеми та вентилятор охолодження.
