Пристрій для перевірки резонансної напруги із змінною частотою? Wuhan UHV спеціалізується на виробництвісерійний резонанс, з широким вибором продукції та професійним електричним тестуванням. Знайтисерійний резонанс, виберіть Wuhan UHV.

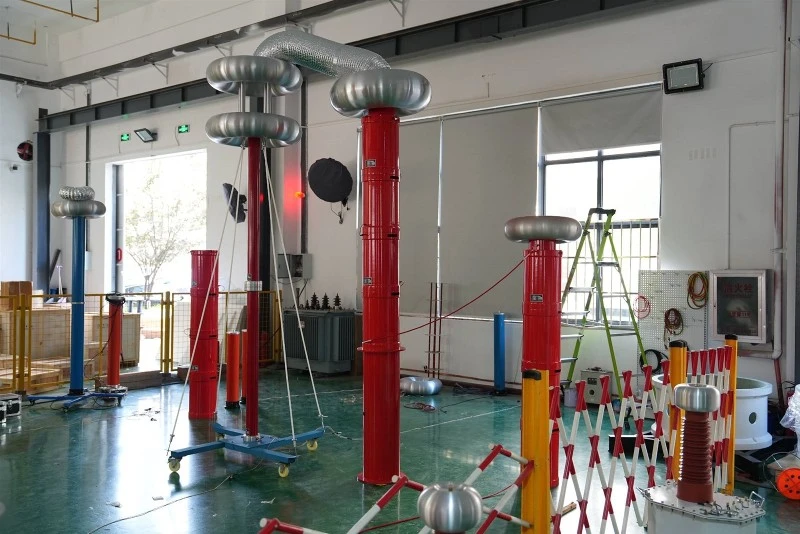

Theпристрій для перевірки резонансної напруги із змінною частотоювикористовує метод регулювання частоти джерела живлення для досягнення резонансу між реактором і випробуваним конденсатором і отримання високої напруги та високого струму на випробуваному об’єкті. Це новий метод і тенденція тестування високою напругою, який широко використовується в країні та за кордоном.
Принцип роботи Перетворення частоти послідовний резонансний пристрій для витримування напруги
Підключіть до джерела живлення AC220V або AC380V, виведіть напругу з регульованою частотою 30-200Гц через блок керування перетворенням частоти та надішліть її на трансформатор збудження для підвищення до 0-5000В. Після проходження через резонансний реактор L і досліджуваний зразок CX утворюється високовольтне ланцюг магістральної гармоніки. Ємнісний дільник напруги є чисто ємнісним і використовується для вимірювання тестової напруги. По-перше, блок керування змінною частотою посилає нижчу напругу Ue до основного резонансного контуру через трансформатор збудження та регулює вихідну частоту блоку керування змінною частотою. Коли частота відповідає умові Ω L=1/Ω C, контур досягає резонансного стану. У цей час при меншій напрузі збудження Ue на досліджуваному зразку CX може генеруватися напруга UCX у декілька десятків разів більша за Ue. Точка резонансу досягається регулюванням частоти перетворювача частоти до власної частоти послідовного резонансного контуру. Після резонансу схеми вихідна напруга має чисту синусоїду, а частота системи залежить від параметра LC схеми. Значення реактивного опору реактора регулюється, а частота системи залежить від величини ємності навантаження, як показано в наведеному вище рівнянні. Значення індуктивності L реактора можна відповідним чином регулювати відповідно до розміру CX, щоб резонансна частота була фіксованою в необхідному діапазоні. Пристрій для випробування резонансної витримуваної напруги зі змінною частотою може відповідати вимогам до проведення випробувань витримуваної напруги змінного струму на досліджуваних зразках в умовах мережевої частоти.
Робочі характеристики пристрій для перевірки резонансної напруги із змінною частотою:
1. Чим вищий коефіцієнт якості резонансного випробувального пристрою на витримку напруги зі змінною частотою, тим менша необхідна потужність.
2. Резонансний реактор L знаходиться в резонансному стані з перевіреною потужністю CX, утворюючи хороший контур фільтрації. Тому вихідна напруга UCX має хорошу синусоїду.
3. Коли перевірений кабель резонансного пристрою для перевірки витримуваної напруги послідовного перетворення частоти ламається, стан резонансу втрачається, а струм у ланцюзі високої-напруги та ланцюга живлення низької-напруги зменшується. Таким чином, дуга в точці пробою ізоляції не буде розширювати точку пошкодження, полегшуючи технічне обслуговування.
Запобіжні заходи для Перетворення частоти послідовний резонансний пристрій для витримування напруги:
1. Випробовувальний пристрій для витримування резонансної напруги з послідовним перетворенням частоти мають використовувати-професіонали з випробування високою напругою. Перед використанням слід уважно прочитати інструкцію користувача, а також кілька разів використовувати та навчати.
2. Має бути не менше 2 операторів. Суворо дотримуйтеся правил безпеки експлуатації нашого пристрою щодо-тестування високою напругою під час його використання.
3. Щоб забезпечити безпеку та правильність тесту, окрім ознайомлення з інструкцією до виробу, необхідно також суворо дотримуватися відповідних національних стандартів та правил для тестової експлуатації.
4. Кожен з’єднувальний провід не повинен бути підключений неправильно, особливо дріт заземлення не повинен бути під’єднаний неправильно. Інакше це може призвести до пошкодження тестового пристрою
5. Під час використання резонансного випробувального пристрою для витримування напруги послідовного перетворення частоти на виході має високу або над-високу напругу, і він повинен бути надійно заземлений, звертаючи увагу на безпеку експлуатації.
6. Коли живлення ввімкнено, а напруга все ще не може бути збільшена після повернення до нуля, натисніть і утримуйте кнопку скидання протягом тривалого часу (приблизно 10 секунд) і переведіть індикатори на панелі блоку керування в нормальний стан, тобто жодні інші червоні індикатори не горять, крім «високої напруги», а потім почніть звичайну роботу.
