У колі змінного струму з резистором R, котушкою індуктивності L і конденсатором C,серійний резонансзазвичай призводить до різних фаз напруги та струму на обох кінцях кола. Якщо ми регулюємо параметри або частоту живлення компонентів ланцюга (L або C), ми можемо зробити їх фази однаковими, і вся схема виглядає чисто резистивною. Коли контур досягає цього стану, це називається резонансом. У резонансному стані загальний імпеданс ланцюга досягає або наближається до свого максимального значення.

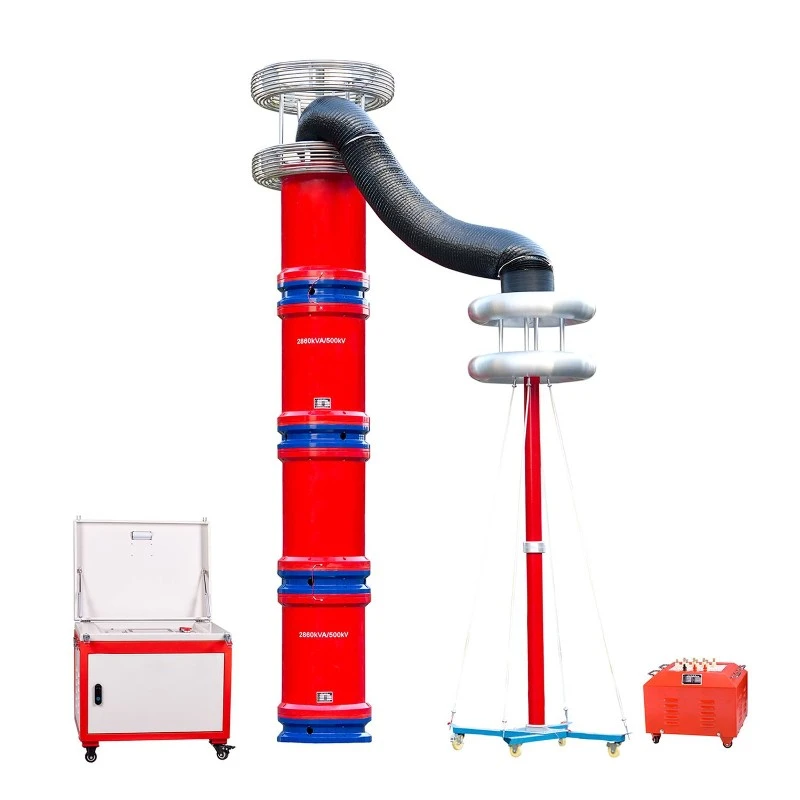

Послідовний резонансскладається з джерела живлення змінної частоти, трансформатора збудження, реактора та ємнісного дільника напруги. Конденсатор і реактор досліджуваного зразка утворюють послідовне резонансне з'єднання; Дільник напруги підключається паралельно до досліджуваного зразка для вимірювання резонансної напруги на досліджуваному зразку та забезпечення сигналу захисту від перенапруги; Вихідна потужність частотної модуляції подається на послідовний резонансний контур через трансформатор збудження, забезпечуючи потужність збудження для послідовного резонансу.
Послідовний резонанс, також відомий якпослідовний резонансний випробувальний пристрій, відноситься до ланцюга, в якому напруга U і струм I мають ту саму фазу, і ланцюг демонструє чистий опір. А коротке замикання відноситься до ситуації, коли струм не протікає через електричний прилад у ланцюзі, а безпосередньо підключений до двох полюсів джерела живлення. За концепцією, послідовний резонанс і коротке замикання абсолютно різні, то чому послідовний резонанс еквівалентний короткому замиканню?
У ланцюзі, якщо струм не протікає через електричний прилад і безпосередньо підключений до двох полюсів джерела живлення, джерело живлення буде коротким. Відповідно до закону Ома I=U/R відомо, що через низький опір проводів сила струму в колі буде дуже великою при короткому замиканні джерела живлення. Такий великий струм не витримують батареї чи інші джерела живлення, що може призвести до пошкодження джерела живлення.
Умови для генераціїсерійний резонансзнаходяться в послідовному ланцюзі, що складається з опору, індуктивності та ємності. Коли реактивний опір ємності XC дорівнює реактивному опору індуктивності XL, тобто XC=XL, фаза напруги U та струму I в колі однакові, і схема виявляє чистий опір. Це явище називається послідовним резонансом. Коли в ланцюзі виникає послідовний резонанс, повний опір ланцюга Z=√ R ^ 2+(XC-XL) ^ 2=R мінімізується, а струм досягає максимального значення.
Іноді при практичному використанні, коли слабке місце ізоляції досліджуваного зразка порушуєтьсясерійний резонансстані, схема негайно втрачає резонанс і струм петлі швидко падає до 1/Q від нормального випробувального струму. Коли резонансний контур серії RLC резонує, Xl=Xc, імпеданс кола дорівнює Z=R+j (Xl Xc)=R, а напруга реактивної частини дорівнює Ux=I (Xl Xc)=0, тому ця частина еквівалентна короткому замиканню. Таким чином, резонансний контур серії RLC може бути еквівалентним контуру чистого опору, що містить лише R. Якщо говорити непрофесіоналом, коли йдеться про послідовний резонанс, опір послідовного з’єднання LC дуже малий, майже нульовий, для резонансної частоти. Це майже еквівалентно короткому замиканню джерела живлення. І якщо ви хочете, щоб цей резонансний контур працював, вам потрібне джерело дуже великого-високочастотного струму для живлення замість використання звичайного джерела напруги.
