За умов частоти живлення через велику ємність об’єкта випробування або високі вимоги до випробувальної напруги існують також високі вимоги до потужності джерела живлення випробувального пристрою. В даний час кращим методом є використання частотної модуляціїсерійне резонансне обладнаннядля перевірки витримки напруги. Цей частотний серійний резонанс призначений для випробування напруги змінного струму ємнісних зразків високої напруги та сильного струму, таких як силові кабелі. Було прийнято кілька захисних заходів, щоб зробити експеримент зручним і надійним; Внутрішній фільтруючий ефект резонансу гарантує, що вихідний сигнал системи повністю відповідає вимогам протоколу тестування.

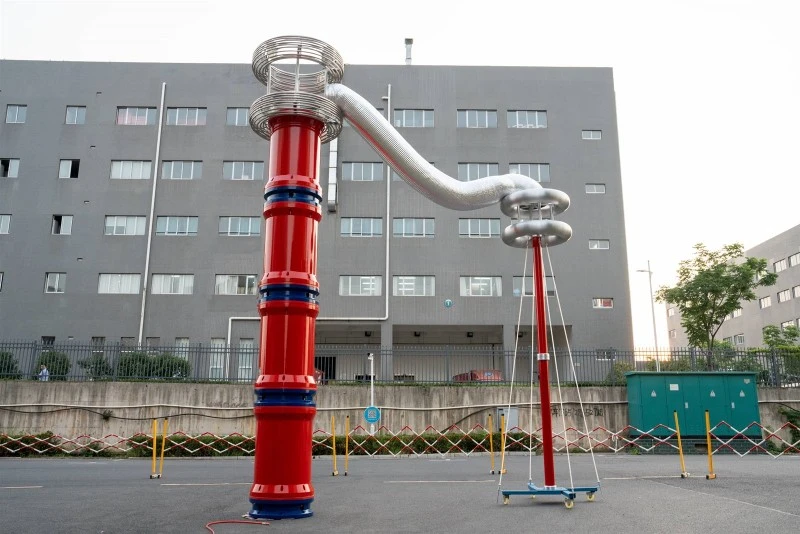

Принцип послідовного резонансу частотної модуляції
Використовуючи принципсерійний резонанс, трансформатор збудження використовується для збудження послідовного резонансного контуру, а вихідна частота регулятора змінної частоти регулюється так, щоб індуктивність контуру L і тестовий зразок C резонували послідовно. Резонансна напруга - це напруга, прикладена до досліджуваного зразка.
Частотна модуляціясерійний резонансскладається з ізолюючого трансформатора, джерела живлення частотної модуляції та регулювання напруги, трансформатора збудження, реактора та ємнісного дільника напруги. Конденсатор і реактор досліджуваного зразка утворюють послідовне резонансне з'єднання; Дільник напруги підключається паралельно до досліджуваного зразка для вимірювання резонансної напруги на досліджуваному зразку та забезпечення сигналу захисту від перенапруги; Вихідна потужність частотної модуляції подається на послідовний резонансний контур через трансформатор збудження, забезпечуючи потужність збудження для резонансу перетворення частоти.
Технічний принцип резонансного пристрою частотної модуляції
Ми знаємо, що коли частота ланцюга f=1/2 π√ LC, у колі виникає резонанс, а напруга на тестовому зразку в Q разів перевищує вихідну напругу високовольтного кінця трансформатора збудження. Q - це коефіцієнт якості системи, який є кратним резонансом напруги, який зазвичай варіюється від десятків до сотень або більше. Спочатку відрегулюйте вихідну частоту джерела живлення змінної частоти, щоб викликати послідовний резонанс у ланцюзі, а потім відрегулюйте вихідну напругу джерела живлення змінної частоти за умови резонансу схеми, щоб досягти тестового значення напруги зразка. Завдяки резонансу контуру менша вихідна напруга джерела живлення зі змінною частотою може генерувати вищу випробувальну напругу на тестовому зразку CX.
Характеристики резонансного приладу серії FM
1. Пристрій має такі функції захисту, як перенапруга, перевантаження по струму, нульовий запуск і розстроювання системи (блимання). Значення захисту від перенапруги та перевантаження по струму можуть бути встановлені відповідно до потреб користувача, щоб активувати миготливу дію захисту, коли тестовий зразок блимає, а значення мигаючої напруги можна записати для експериментального аналізу
2. Весь пристрій легкий і простий у використанні на місці
3. Пристрій має чотири режими роботи, які зручно для користувачів, щоб гнучко обирати відповідно до-ситуації на місці та покращувати швидкість тестування. Режими роботи: повністю автоматичний режим, ручний режим, автоматичне налаштування та ручний режим посилення
4. Здатність зберігати та друкувати дані в різних місцях із цифровими номерами даних для легкої ідентифікації та пошуку користувачами
5. Коли пристрій автоматично сканує частоту, початкову точку частоти можна встановити довільно в межах зазначеного діапазону, а напрямок сканування можна вибрати вгору або вниз. У той же час на РК-екрані відображається крива сканування, завдяки чому користувачі можуть інтуїтивно зрозуміти, чи знайшли вони точку резонансу.
6. Використовуючи технологію платформи DSP, зручно додавати або видаляти функції та оновлювати відповідно до потреб користувача, роблячи інтерфейс обміну між людиною-машиною більш-дружнім
