Представлення продукту

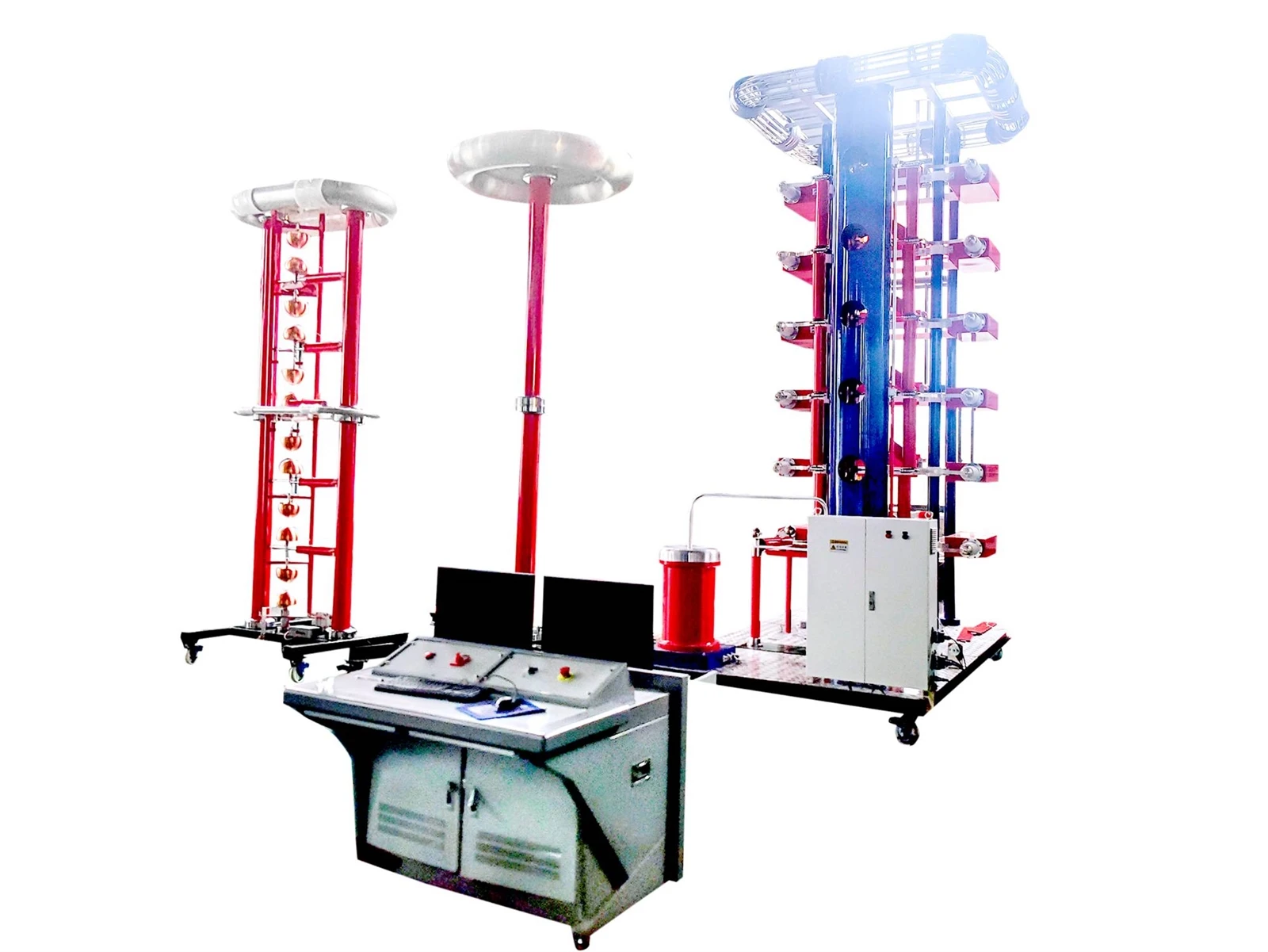

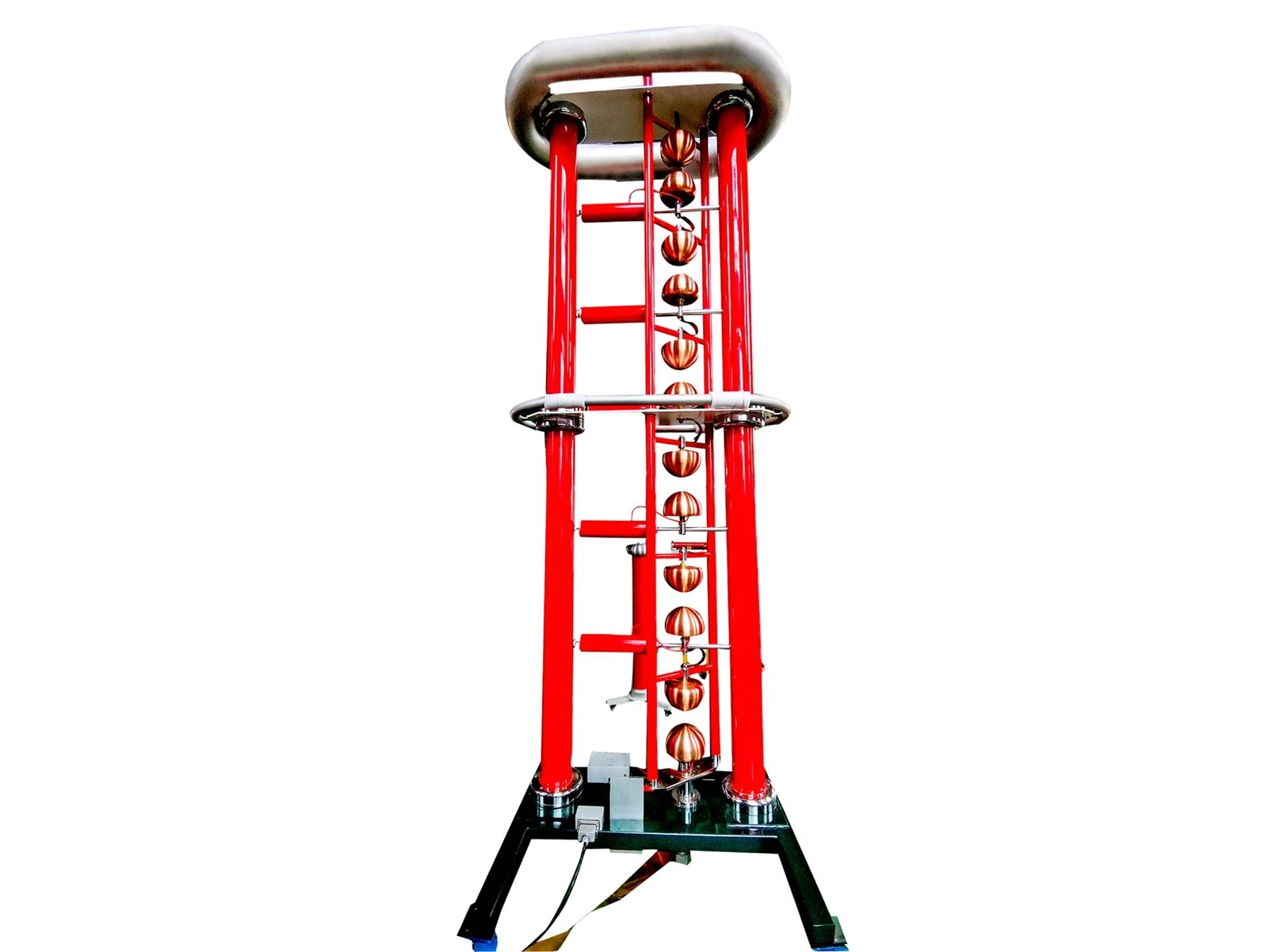

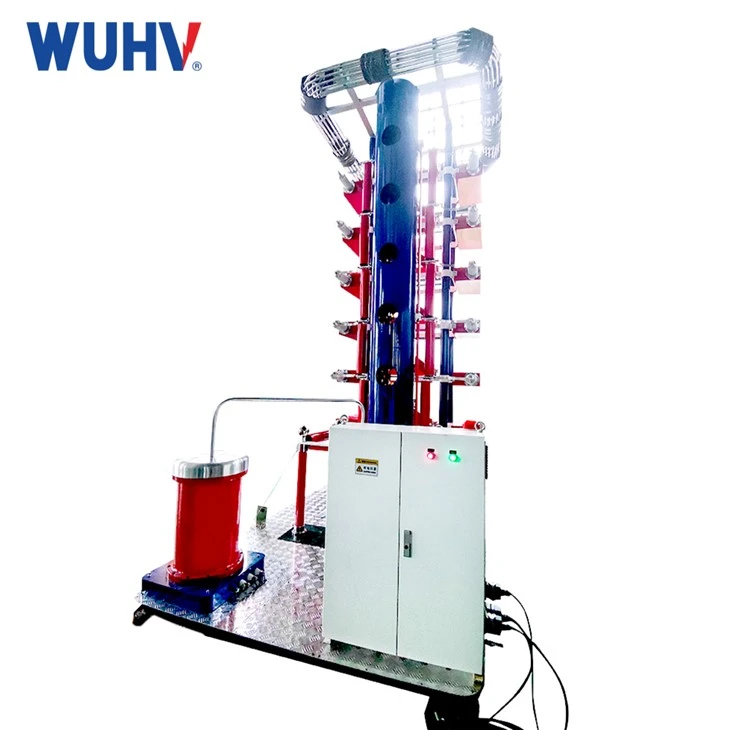

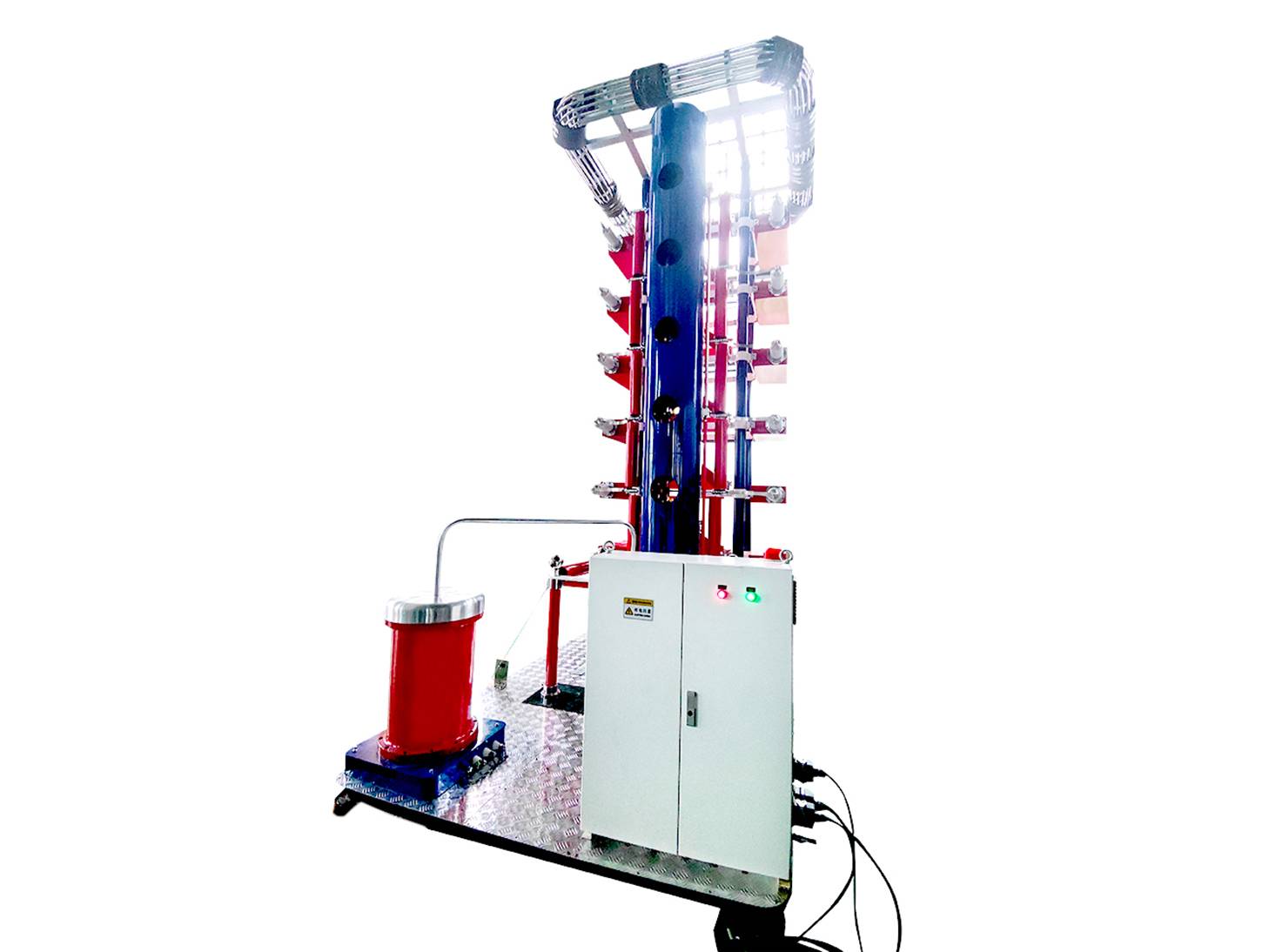

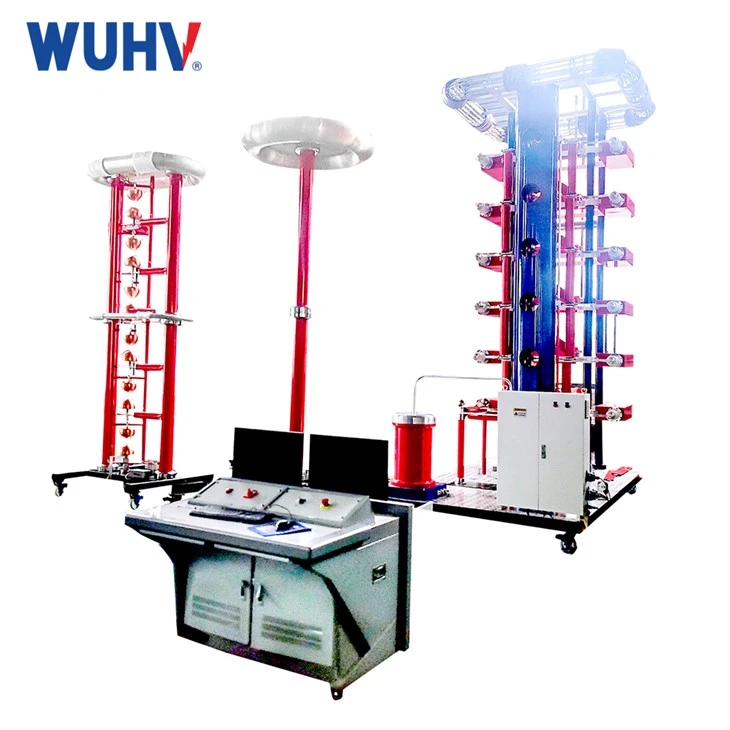

Набір для тестування імпульсної напруги блискавки — це пристрій джерела живлення, який імітує блискавку та робочу перенапругу та інші імпульсні напруги. Він в основному використовується для витримки імпульсної напруги ізоляції та діелектричного імпульсного пробою, розряду та інших випробувань для перевірки ефективності ізоляції енергетичного обладнання. Завдяки моделюванню різних форм сигналів, таких як повна хвиля імпульсу блискавки, хвиля відсічення імпульсу блискавки та хвиля робочої імпульсної напруги, генератор імпульсу блискавки може точно оцінити реакцію енергетичного обладнання в умовах екстремальної напруги.
Технічні параметри
| Рівень напруги | Конфігурація | Тестовий об'єкт |
|
100кВ/5кДж |
||
|
200кВ5кДж |
Немає пристрою усікання, осцилографа чи карти збору даних |
вимикачі та ізолятори рівня 6-10 кВ; Випробування повної хвилі напруги грозового імпульсу, форма хвилі 1,2/50 мкс |
|
200кВ10кДж |
Немає пристрою усікання, осцилографа чи карти збору даних |
вимикачі та ізолятори рівня 6-10 кВ; І повнохвильовий тест імпульсної напруги блискавки для трансформаторів і взаємних котушок індуктивності без вимог до тестування на відсічення, форма сигналу 1,2/50 мкс |
|
200кВ10кДж |
Є пристрій усікання, осцилограф Tektronix 1102 або карта збору |
вимикачі та ізолятори рівня 6-10 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
300кВ7,5кДж |
Немає пристрою усікання, осцилографа чи карти збору даних |
перемикачі рівня та ізолятори 10-35 кВ; Випробування повної хвилі напруги грозового імпульсу, форма хвилі 1,2/50 мкс |
|
300кВ15кДж |
Немає пристрою усікання, осцилографа Tektronix 1102 або плати збору даних |
перемикачі рівня та ізолятори 10-35 кВ; І повнохвильовий тест імпульсної напруги блискавки для трансформаторів і взаємних котушок індуктивності без вимог до тестування на відсічення форми сигналу, форма сигналу 1,2/50 мкс |
|
300кВ15кДж |
300 кВ одноступінчатий-пристрій відключення, осцилограф або карта збору даних |
перемикачі рівня та ізолятори 10-35 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
300кВ30кДж |
Одноступінчатий пристрій відсікання 300 кВ-, осцилограф Tektronix 2012 або карта збору |
перемикачі рівня та ізолятори 10-35 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
400кВ10кДж |
Немає пристрою зрізання, осцилографа |
перемикачі рівня та ізолятори 10-35 кВ; Випробування повної хвилі напруги грозового імпульсу, форма хвилі 1,2/50 мкс |
|
400кВ20кДж |
400 кВ, одноступінчастий{1}}запірний пристрій, осцилограф |
перемикачі рівня та ізолятори 10-35 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
400кВ20кДж |
Немає пристрою усікання, осцилографа чи карти збору даних |
перемикачі рівня та ізолятори 10-35 кВ; І повнохвильове випробування імпульсної напруги блискавки для трансформаторів і спільних котушок індуктивності без вимог до випробувань на відсічення, з формою хвилі 1,2/50 мкс; |
|
400кВ30кДж |
Одноступінчастий відсікач на 300 кВ-, осцилограф |
перемикачі рівня та ізолятори 10-35 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
400кВ40кДж |
Немає пристрою усікання, осцилографа чи карти збору даних |
перемикачі рівня та ізолятори 10-35 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
600кВ15кДж |
600 кВ одноступінчастий-пристрій замочування, картка збору |
перемикач рівня 10-35 кВ; Випробування повної хвилі напруги імпульсу блискавки ізолятора з вимогами до випробування крутої хвилі, форма хвилі 1,2/50 мкс; Крута хвиля |
|
600кВ30кДж |
400 кВ, одноступінчастий{1}}запірний пристрій, осцилограф |
перемикачі та ізолятори рівня 10-66 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
500кВ30кДж |
Однокаскадний пристрій усікання, осцилограф |
|
|
800кВ20кДж |
перемикачі рівня та ізолятори 10-110 кВ; І повнохвильовий тест імпульсної напруги блискавки для трансформаторів і взаємних котушок індуктивності без вимог до тестування на відсічення форми сигналу, форма сигналу 1,2/50 мкс |
|
|
800кВ40кДж |
Немає пристрою зрізання, осцилографа |
перемикачі рівня та ізолятори 10-110 кВ; І повнохвильовий тест імпульсної напруги блискавки для трансформаторів і взаємних котушок індуктивності без вимог до тестування на відсічення форми сигналу, форма сигналу 1,2/50 мкс |
|
800кВ40кДж |
Відсікач 800кВ, осцилограф |
перемикачі рівня та ізолятори 10-110 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
|
800кВ80кДж |
Відсікач 800кВ, осцилограф |
перемикачі рівня та ізолятори 10-110 кВ; Випробування повної хвилі грозового імпульсу для трансформаторів і взаємних котушок індуктивності з вимогами до форми сигналу 1,2/50 мкс; Зріз хвилі 2-6us |
Запобіжні заходи
1. Переконайтеся, що обладнання добре заземлено, щоб уникнути ураження електричним струмом через погане заземлення.
2. Оператори повинні володіти відповідними знаннями та навичками безпеки, бути знайомими з етапами експлуатації та запобіжними заходами обладнання.
3. Під час використання необхідно дотримуватися безпечної відстані, щоб уникнути травмування розрядним пристроєм генератора грозових імпульсів.
4. Після використання необхідно негайно вимкнути генератор грозового імпульсу та провести роботи з технічного обслуговування обладнання.
Обслуговування обладнання
1. Для забезпечення особистої безпеки та безпеки обладнання необхідно регулярно проводити технічне обслуговування генератора. Щоб уникнути накопичення пилу, генератор слід регулярно протирати, особливо слід утримувати в чистоті поверхні ізоляційної платформи, ізоляційного стрижня тощо.
2. Під час роботи і простою генератор слід захищати від вологи. Якщо вологість навколишнього повітря занадто висока протягом тривалого часу, його слід провітрити та висушити.
3. Після певного періоду використання до кожної частини механічної трансмісії слід додати мастило.
4. Напівпровідникова фарба на поверхні верхньої керамічної втулки поблизу середнього фланця високовольтного випрямного трансформатора має бути добре захищена; Якщо є сильна корона через знос або несправність, напівпровідникову фарбу проти корони слід розпилити, щоб змусити корону в основному зникнути.
5. У разі витоку масла або ненормального шуму в компонентах генератора слід припинити його використання. Повернути його в експлуатацію можна лише після ремонту та проходження тесту.
6. Якщо імпульсна система запалювання не працює належним чином, перевірте, чи немає коротких замикань або розривів у різних частинах імпульсної системи запалювання та усуньте їх.
