Введення продукту

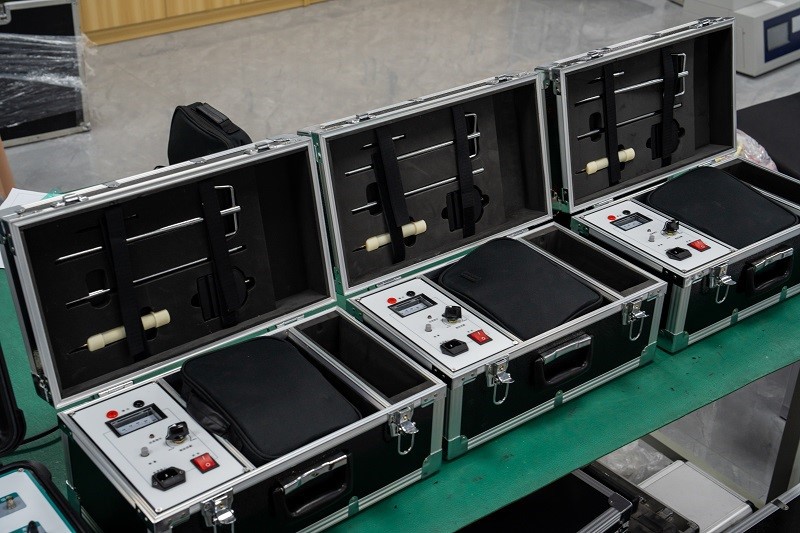

Тестер несправностей кабелю може бути використаний для виявлення низького опору, високого опору, короткого замикання, відкритого контуру, витоку та несправностей у спалахи різних кабелів. Він може точно знайти точку несправності кабелю, виміряти довжину кабелю та виявити похований шлях та глибину кабелю. Вся система випробувань несправностей кабелю складається з трьох основних частин: випробування спалаху, відстеження та фіксовану точку.

Особливості продукту

Багатофункціональна інтеграція
Тестер несправності кабелю інтегрує три функціональні модулі випробування флеш, відстеження шляхів та тест фіксованої точки, усвідомлюючи "одну машину для декількох використання". Користувачі можуть пройти весь тест процесу з початкового судження про несправність до точного позиціонування, не маючи декількох пристроїв. Це не тільки економить інвестиції в обладнання, але й зменшує обладнання, що несе вагу більш ніж на 50%.

Довга відстань тесту
Тестер несправності кабелю може випробувати кабелі до 15 кілометрів. На відміну від цього, максимальна відстань випробувань тестерів з несправностей кабелю на ринку становить лише 10 кілометрів. Ця можливість тестування на відстані робить його особливо придатним для виявлення несправностей ліній на великі відстані, такі як міські мережі енергетики та перехресні кабелі.

Сильна можливість обробки сигналів
Електромагнітний канал, що отримує чутливість тестера несправності кабелю, високий, як і<5μV, and the gain can reach 110dB. In contrast, most products on the market have only 10μV sensitivity and 100dB gain. This signal processing capability enables the device to accurately capture weak fault signals in complex electromagnetic environments.

Сильна здатність до інтерференцій
The power frequency suppression of the cable fault tester can reach >40db, хоча більшість продуктів на ринку можуть досягти лише 30-35 db. Тому навіть у сильному електромагнітному інтерференційному середовищі, наприклад, майже високопостійних ліній передачі або промислові області, ефективна відстань вимірювання тестера несправності кабелю все ще приблизно 15-20% довше, ніж у звичайного обладнання.

Можливість виявлення глибини
Тестер несправності кабелю може виявити кабелі, закопані до 3 метрів. На відміну від цього, подібні продукти можуть виявляти кабелі лише на глибині 2-2. 5 метрів. Ця можливість виявлення глибини може допомогти інженерам точно знайти положення глибоко закопаних кабелів та уникнути пошкодження кабелів під час розкопок.

Технічні параметри

Спалах тестер

Найдальша відстань тесту	15 км (відкритий провід до 100 км)
Виявлення сліпої області	1m
Роздільна здатність читання даних	1m
Розсіювання потужності	5ВА
Умови використання	Температура навколишнього середовища 0 ступінь ~ + 40 ступінь
Обмеження температури	-10 ступінь ~ + 50
Відносна вологість	40 градусів (20 ~ 90) % RH
Атмосферний тиск	(86 ~ 106) KPA
Обсяг	275 × 220 × 160 мм3
Вага	1,8 кг

Шлях

Режим роботи	Вихід - Попередній частотний сигнал квадратної хвилі
Вихідна потужність	Pomax більше або дорівнює 100 Вт
Вихідний опір	1Ω－∞
Частота вихідного сигналу	16 кГц
Амплітуда вихідного сигналу	15V-340V
Блок живлення передавача Pathfinder	AC220V ± 10℅

Інструмент з фіксованою точкою

Груба помилка вимірювання	Менше 10%
Помилка з фіксованою точкою	<±10cm
Електромагнітний посилення каналу	>110db (300, 000 разів)
Чутливість приймача електромагнітних каналів	<5μV
Посилення звукового каналу аудіо підсилювача	<120dB (1 million times when the signal-to-noise ratio is 4:1)
Відхилення частоти потужності 50 Гц	>40 дБ (100 разів)
Споживання електроенергії	<120mA (0.7W)
Поховане виявлення глибини	Менше або дорівнює 3 м
